| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | Lensen |
| Αριθμό μοντέλου: | LS-V25000 |
| Ποσότητα παραγγελίας min: | 2τεμ |
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 3-7 ημέρες |
| Όροι πληρωμής: | Μ / Τ, Western Union |
| Δυνατότητα προσφοράς: | 1000pcs/month |
| Παραγωγή δύναμης: | 25W | Απόσταση: | 20km |
|---|---|---|---|
| Υλικό περιβλημάτων: | Αλουμίνιο | Συχνότητα: | 150MHz |
| Ακουστικός τύπος: | Ανάλογο | ||
| Υψηλό φως: | Ασύρματος ραδιο διαποδιαμορφωτής VHF,150MHz ασύρματος ραδιο διαποδιαμορφωτής,25W ασύρματη ραδιο ενότητα |
||
25W ακουστικός ραδιο θαλάσσιος ασύρματος έλεγχος διαποδιαμορφωτών 150MHz ραδιοφώνων VHF

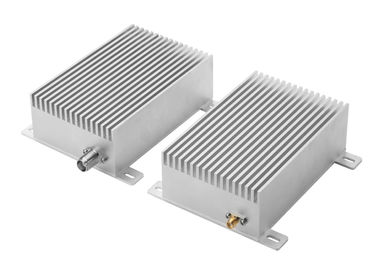

Ραδιο διαποδιαμορφωτής παραγωγής δύναμης LS-V25000 25W.
Υποστηρίζουμε RS232, RS485 ή η διεπαφή TTL, εσείς μπορεί να επιλέξει μια
Είναι ΕΝΤΑΞΕΙ για να διαβιβάσει τα στοιχεία ή τη φωνή
Για τη μετάδοση στοιχείων, baud του το ποσοστό είναι 1200bps ή 2400bps.
Ι: Χαρακτηριστικά γνωρίσματα:
1. Παραγωγή υψηλής δύναμης: 25W
2. Μεγάλη απόσταση μετάδοσης: μέχρι 20km
3. Ζώνη ζωνών ή 230MHz ζωνών 150MHz VHF ή 450MHz
4. Μετάδοση στοιχείων, μετάδοση φωνής και τα δύο εντάξει
5. Διπλό PLL, διπλό VCO, υψηλή αξιοπιστία
6. Λειτουργία VOX
ΙΙ. φύλλο στοιχείων
Α, γενικός δείκτης
●συχνότητα: Το VHF και η UHF ζώνη συχνότητας (150MHz, 230MHz), μπορούν να αποθηκεύσουν περίπου 400 κανάλια
●ανοχή συχνότητας: ±2.5ppm
●Κανάλι που χωρίζει κατά διαστήματα: 25 KHz
●σύνθετη αντίσταση κεραιών: 50Ω
●θερμοκρασία περιβάλλοντος: - 35 ℃~+75 ℃
●διαμορφώστε τον τρόπο: MSK
●baud αέρα ποσοστό: 1200bps/2400bps
Β, δείκτης δεκτών
●ευαισθησία: ≤0.25uV
●αναλογία θορύβου ignal (SNR): ≤-50dB
●Παρακείμενη επιλεκτικότητα καναλιών: ≥70dB
●Διά παρέμβαση διαμόρφωσης: ≥70dB
●Πλαστή ασυλία respouse: ≥70dB
Γ, δείκτης συσκευών αποστολής σημάτων
●Διαβιβάστε τη δύναμη: 25W
●διαμορφώστε τη διαστρέβλωση: ≤3%
●υπόλοιπη διαμόρφωση συχνότητας: ≤-48dB
●απόκλιση συχνότητας: ≤5KHz
●αναλογία δύναμης ορθο-καναλιών: ≤-70dB
●περιπλανώμενη δύναμη: ≤5uW
●Απόσταση RF: 20km (δύναμη 25W RF υπαίθρια)
Δ, παροχή ηλεκτρικού ρεύματος
●Συνεχές ρεύμα: 12 Β (±10%)
●περιμένοντας ρεύμα: ≤ 1 6 0 μ Α
●διαβίβαση του ρεύματος: ≤ 6 Α (δύναμη 25W μετάδοσης)
Ε, διάσταση:
128*108*28mm

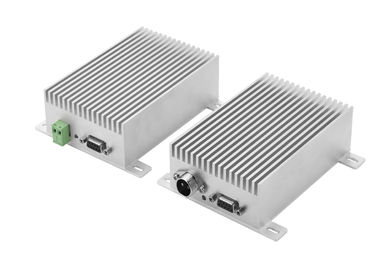

ΙΙΙ. καθορισμός καρφιτσών
| Συνδετήρας | Καρφώστε το αριθ. | Όνομα καρφιτσών | Περιγραφή | Παρατηρήσεις |
| Σύνδεση δύναμης | 1 | VCC | Συνεχές ρεύμα: 12V |
Παρακαλώ χρησιμοποιήστε τη δύναμη Συνεχές ρεύμα 12V, περισσότερο από 8A |
| 2 | GND | Έδαφος της παροχής ηλεκτρικού ρεύματος | ||
| Σύνδεση σημάτων | 1 | TTL (TxD) | TxD TTL | |
| 2 | RxD (Α) |
RxD rs-232 RS-485 Α |
Rs-232, rs-485, TTL, μόνο ένα έγκυρο | |
| 3 | TXD (Β) |
TxD rs-232 RS-485 Β |
Rs-232, rs-485, TTL, μόνο ένα έγκυρο | |
| 4 | TTL (RxD) | RxD TTL | ||
| 5 | GND | Έδαφος σημάτων | ||
| 6 | PTT | Η ακουστική διαβίβαση επιτρέπει | Το χαμηλό επίπεδο είναι για τη διαβίβαση | |
| 7 | MIC | Ακουστική εισαγωγή σημάτων | Εισαγωγή μικροφώνων, ευαισθησία 10mV διαμόρφωσης | |
| 8 | SP | Ακουστική παραγωγή σημάτων | Ακουστική παραγωγή 8ohm 0.5W ενισχυτών | |
| 9 | ΤΕΤΡΑΓΩΝΟΣ | Λήψη του ελέγχου σημάτων | Λήψη του σήματος μεταφορέων, υψηλού επιπέδου |
Εφαρμογή LS-V25000
Διάσωση, θαλάσσιος έλεγχος
δημόσια κυκλοφορία
βιομηχανικός αυτόματος έλεγχος
πρόγραμμα ηλεκτρικής δύναμης
όργανο ελέγχου συντήρησης νερού
συλλογή σημάτων και μετάδοση του συστήματος σιδηροδρόμων
έλεγχος εξαγωγής και μεταφορών πετρελαίου
μέτρο των φρεατίων ελαίου ή νερού
υδρολογικός έλεγχος
έλεγχος καιρικών σταθμών
δασική προστασία
ευφυές κτήριο
γεωλογικός αναγνωρίστε
κινητή θέση
στρατιωτική εκπαίδευση
