Ασύρματη ενότητα 4 σήμα ασύρματο Modbus RTU αναλογικής παραγωγής καναλιών 4-20mA
Γενική εισαγωγή

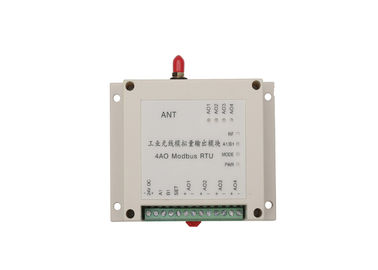

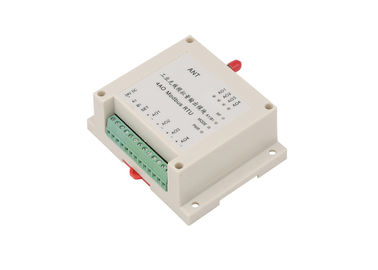

LS-RAO04 Modbus RTU είναι μια ασύρματη AO ενότητα 4 CH, με την αναλογική παραγωγή 4 καναλιών, χρησιμοποιείται ευρέως για το αναλογικό σήμα να διαβιβάσει του αισθητήρα 4-20mA ή 0-5V. Έτσι οι αισθητήρες σας μπορούν ραδιόφωνο να συνδέσουν με το κέντρο ελέγχου. Έχουμε τους τύπους διαφορετικών ενοτήτων για να ελέγξουμε τη διαφορετική απόσταση.
Ασύρματος έλεγχος 2km3km από 1W RF
Ασύρματος έλεγχος 5km από τη Lora
Ασύρματη μεγάλη τηλεφωνική απόσταση ελέγχου, κανένα όριο από την ενότητα 4G
Συνδέστε τον αισθητήρα σας με PLC/HMI wirelessly
Καλωσορίστε για να προσπαθήσετε!!!
Πλεονέκτημα της ασύρματης λύσης
- Κανένα καλώδιο που θάβει ή που διατηρεί, καμία ανάγκη στις τρύπες τρυπανιών στον τοίχο
- Αξιόπιστη επικοινωνία σε όλη την κατεύθυνση, οποιαδήποτε έκταση, ανεξάρτητα από τους λόφους, τοίχοι, δέντρα
- Μείωση κόστους στην εγκατάσταση και τη συντήρηση
- Ραδιόφωνο/Lora που βασίζονται, καμία ανάγκη Διαδίκτυο και μηνιαία αμοιβή, πλήρης ιδιοκτησία του συστήματος
- 4G βασισμένος, υψηλή ταχύτητα, κανένα όριο απόστασης
Ασύρματα RTU χαρακτηριστικά γνωρίσματα Lensen
- Φορητή συσκευή, DIN-ράγα που τοποθετεί για την εύκολη εγκατάσταση
- Απομονωμένες εισαγωγές
- LEDs για την παροχή ηλεκτρικού ρεύματος, επικοινωνία, εισαγωγή, θέση παραγωγής
- Εύκαμπτη δικτύωση, σημείο για να δείξει ή να δείξει τα multipoints

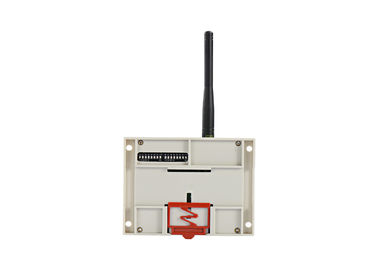

- ΕΜΒΥΘΙΣΗ για να αλλάξει τους διαφορετικούς τρόπους
- Οι διαφορετικοί τύποι των I/O, Di, AI, AO είναι διαθέσιμοι
- I/O εκτάσιμο
- Σύντομος χρόνος καθυστέρησης
- Εύκολη παράδοση στο δίκτυο RS485, πρωτόκολλο Modbus RTU υποστήριξης
- Σε απευθείας σύνδεση βελτίωση υποστήριξης. Μπορέστε να διαμορφώσετε από τον πελάτη στον καθορισμό του τρόπου
| Συχνότητα |
433MHz ή 450MHz ή 470MHz |
| Παραγωγή δύναμης |
1W |
| Προϊόντα |
4AO |
| Τύπος εισαγωγής |
4-20mA ή 0-5V ή 0-10V |
| Τύπος παραγωγής |
4-20mA ή 0-5V ή 0-10V |
| Αναλογία ψηφίσματος |
24 μπιτ |
| Ακρίβεια |
±0.02% |
| Παροχή ηλεκτρικού ρεύματος |
9-36V το συνεχές ρεύμα χρησιμοποιεί συνήθως το συνεχές ρεύμα 24V |
| Διεπαφή |
Rs-485 |
| Διοχετεύστε το αριθ. |
15ch προκαθορίστε, μπορεί να προγραμματίσει μέσω του διακόπτη ΕΜΒΥΘΙΣΗΣ |
| Κεραία |

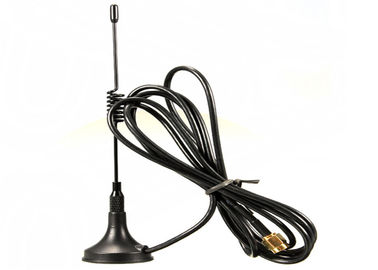

Sucker κεραία με το καλώδιο 1.5m |
| Θερμοκρασία εργασίας |
-35 °C~+75 °C βιομηχανικό |
| Υγρασία εργασίας |
10%-90% σχετική υγρασία, καμία συμπύκνωση |
| Διάσταση |
115×90×40 (χιλ.) |
| Τρόπος αποτυπώσεων |
Τυποποιημένη ράγα συντεχνιών 3,5 ίντσας βιομηχανική DIN |
Επικοινωνία Modbus RTU και αντίστοιχη αξία
Τύποι καταλόγων:
| Τύποι καταλόγων |
Διαβασμένη εντολή |
Γράψτε την εντολή
(Εντολή ελέγχου)
|
Δύναμη μακριά |
Λειτουργία |
| Κατάλογος λαβής |
0x01 |
Εισαγωγή --όχι υποστήριξη
Παραγωγή--υποστήριξη
|
Να μην κρατήσει |
Μπορέστε να διαβάσετε την αξία εισαγωγής |
| 0x03 |
Α. κρατήστε τον κατάλογο
1. Αναλογική αξία εισαγωγής: 0x0008~0x000B
2. Αξία αναλογικής παραγωγής: 0x0048~0x004B
Β: Πώς να διαβάσει
Κατάλογος λαβής: μπορέστε να διαβάσετε 4 αναλογική εισαγμένη ή να ελέγξετε την αναλογική παραγωγή 4 κάποτε
Καταχωρήστε τον τρόπο ελέγχου
| AI/AO |
Ολοκληρωμένο κύκλωμα |
Διαβάστε
γράψτε
|
Ταυτότητα λειτουργίας |
υποστήριξη στοιχείων |
| Αριθ. |
Τύπος ολοκληρωμένου κυκλώματος |
ΤΑΥΤΌΤΗΤΑ PLC |
Ταυτότητα Modbus |
| AI1 |
Κατάλογος λαβής |
40009 |
8 |
Διαβάστε |
03 |
2AI/4AI |
| AI2 |
Κρατήστε τον κατάλογο |
40010 |
9 |
Διαβάστε |
03 |
| AI3 |
Κρατήστε τον κατάλογο |
40011 |
10 |
Διαβάστε |
03 |
4AI |
| AI4 |
Κρατήστε τον κατάλογο |
40012 |
11 |
Διαβάστε |
03 |
| AO1 |
Κρατήστε τον κατάλογο |
40073 |
72 |
Ανάγνωσης-γραφής |
03/06 |
2AO/4AO |
| AO2 |
Κατάλογος λαβής |
40074 |
73 |
Ανάγνωσης-γραφής |
03/06 |
| AO3 |
Κατάλογος λαβής |
40075 |
74 |
Ανάγνωσης-γραφής |
03/06 |
4AO |
| AO4 |
Κατάλογος λαβής |
40076 |
75 |
Ανάγνωσης-γραφής |
03/06 |
Περίπου υπολογισμός αξίας
Αναλογική εισαγωγή
Η ανώτατη αξία σειράς μέτρου της αναλογικής ενότητάς μας είναι: 0X7FFF
1. Άμεσα ρεύμα και τάση μέτρου
Ακριβές value=value εσείς σειρά read/0x7FFF*max
Παραδείγματος χάριν: για να διαβάσει τη 1$η μετάβαση της εισαγμένης αξίας της ενότητας (με την ανώτατη σειρά 0-20mA)
Κατάλογος 0x0008 (αναλογική εισαγωγή της 1$ης μετάβασης)
Ανατροφοδότηση: 0x3801
Τρέχουσα αξία: (0x3801/0x7FFF) *20mA=8.7509mA
2. Για να μετρήσει την αξία του αισθητήρα (4-20mA, αισθητήρας επιπέδων μέτρων 0-6)
Εάν ανατροφοδοτήστε η αξία είναι λιγότερο από 6554, η αξία επιπέδων είναι 0
Εάν ανατροφοδοτήστε η αξία είναι μεγαλύτερη από 6554, σειρές *measure επιπέδων value= (αξία καλληεργημένος-6554)/(32767-6554)
Παραδείγματος χάριν: ανατροφοδοτήστε την αξία είναι 0X3801, κατόπιν η αντίστοιχη αξία επιπέδων είναι: ((0X3801-6554)/26213) μετρητής *6 meter=1.7815
Αναλογική παραγωγή
Η ανώτατη σειρά μέτρου της αναλογικής ενότητας είναι: 0x7FFF
Άμεσα ρεύμα παραγωγής ελέγχου και τάση
Γράψτε τον κατάλογο value=current ή την αξία τάσης/το μέτρο range*0x7FFF
Παραδείγματος χάριν: για να ελέγξει τη 1$η μετάβαση της αναλογικής ενότητας η της οποίας ανώτατη σειρά μέτρου είναι 0-20mA
Κατάλογος 0x0048 (αναλογική παραγωγή της 1$ης μετάβασης)
Για να γράψει την αξία καταλόγων: (8.75/20mA) *0X7FFF =14336=0x3800
