Προϊόν: | 4G ενότητα LTE | Μέγεθος: | 86*81*24mm |
---|---|---|---|
Τύπος καρτών: | 4ζ | Ταχύτητα: | 100Mbps |
Υψηλό φως: | ασύρματος διαποδιαμορφωτής πυλών,4G ενότητα LTE |

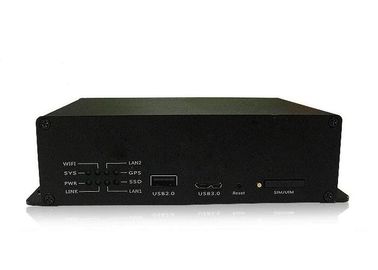

Βιομηχανική ασύρματη πύλη 4G, υψηλή ταχύτητα 4G ασύρματο DTU 100Mbps
1)Κύρια χαρακτηριστικά γνωρίσματα
Υποστήριξη 4G/3G/2G, κινητός, τηλεπικοινωνίες και Κίνα Unicom
Διαφανής μετάδοση στοιχείων υποστήριξης αμφίδρομη μεταξύ των τερματικών TTL, RS485, RS232, και κεντρικός υπολογιστής
Καθορισμένο από το χρήστη πακέτο και κτύπος της καρδιάς εγγραφής υποστήριξης
Τυποποιημένη υποδοχή διεπαφών επικοινωνίας TCP/IP στον κεντρικό υπολογιστή
Η ευφυής αντι αποσύνδεση υποστήριξης, υποστηρίζει on-line να εξετάσει και η σε απευθείας σύνδεση συντήρηση, αποσυνδεμένο έπειτα αυτόματο redial, εξασφαλίζει ότι ο εξοπλισμός είναι σε ανοικτή γραμμή πάντα
Διαμόρφωση υποστήριξης του ονόματος περιοχών, της IP, του αριθμού λιμένων, του APN, του τμηματικού λιμένα, baud του ποσοστού και άλλων παραμέτρων μέσω του τμηματικού λιμένα
Μακρινή διαμόρφωση υποστήριξης, μακρινή βελτίωση υλικολογισμικού
Σταθερό υποστήριξη όνομα DNS IP και περιοχών.
2)Τεχνικές παράμετροι
Τύπος | Παράμετροι | Μονάδα | ||||||
Ελάχιστος | Χαρακτηριστική αξία | Μέγιστος | ||||||
Ηλεκτρική ιδιοκτησία (25℃) | ||||||||
Τάση κεντρικών αγωγών | 4.75 | 12 | 36 | Β | ||||
Λειτουργώντας ρεύμα | 70 | 150 | 250 | μΑ | ||||
Μέγιστο ρεύμα | - | - | 2000 | μΑ | ||||
Ασύρματη απόδοση (25℃) | ||||||||
Φάσμα συχνότητας | 4G 3G 2G | - | ||||||
Ευαισθησία | -106dBm | - | ||||||
Μέγιστη δύναμη εκπομπής |
|
- | ||||||
Γενική απόδοση | ||||||||
Ποσοστό διεπαφών | 1200 | 9600 | 115200 | BPS | ||||
Επίπεδο διεπαφών | RS485, RS232, TTL | |||||||
Θερμοκρασία εργασίας | -40 | 80 | ℃ | |||||
Διάσταση | 52×35×10 (εξαιρέσει της κεραίας και των εξαρτημάτων) | χιλ. |
3)Διάσταση
5)Χρησιμοποίηση της μεθόδου
5.1σύνδεσηTCP/IP
Όταν LS-DG4 λειτουργεί στον τρόπο σύνδεσης TCP/IP, η μετάδοση στοιχείων μεταξύ LS-DG4 και του κεντρικού υπολογιστή είναι πλήρως διαφανής μετάδοση, για να κρατήσει LS-DG4 πάντα σε απευθείας σύνδεση, οι χρήστες πρέπει να καθορίσουν το καταχωρημένο πλαίσιο στοιχείων και το πλαίσιο στοιχείων κτύπου της καρδιάς, και ο κεντρικός υπολογιστής πρέπει να διαφοροποιήσει το καταχωρημένο πλαίσιο στοιχείων και το πλαίσιο στοιχείων κτύπου της καρδιάς από το πλαίσιο στοιχείων χρηστών. Ο κεντρικός υπολογιστής μπορεί επίσης μακρινά να θέσει LS-DG4'S SDN ή το όνομα περιοχών.
5.1.1καταχώρησαντοπλαίσιοστοιχείων:
Ο καταχωρημένος τύπος στοιχείων πακέτων είναι 0x00, με ένα ελάχιστο φορτίο 16 ψηφιολέξεων. Οι χρήστες μπορούν ελεύθερα να προσθέσουν τα στοιχεία συνήθειας, το στοιχείο προστίθεται αυτόματα στην ψηφιολέξη δύναμης σημάτων, και μπορεί να θέσει 70 ψηφιολέξεις το πολύ-πολύ.
Κεφάλι πλαισίων | Διεύθυνση | Τύπος | Μήκος φορτίων | Φορτίο | CRC16 βαθμολόγηση | ||||||
0x24 | ID3 | ID2 | ID1 | ID0 | 0x00 | LEN_H | LEN_L | ΣΤΟΙΧΕΙΑ | CRC_H | CRC_L | |
Κεφάλι πλαισίων: 0x24
Διεύθυνση: Το ΔΕΚΑΕΞΑΔΙΚΟ, υψηλή ψηφιολέξη είναι στο μέτωπο
Τύπος: 0x00: υποβολή εκθέσεων IMSI (15 ψηφιολέξεις) +CSQ (ψηφιολέξεις 1)
Μήκος: το στοιχείο μήκος μερών, υψηλή ψηφιολέξη είναι στο μέτωπο
Φορτίο: περιεχόμενο στοιχείων: οι πρώτες 15 ψηφιολέξεις είναι IMSI (ascll κώδικας) της κάρτας SIM, κατόπιν οι ψηφιολέξεις 1 είναι αξία RSSI δύναμης σημάτων (υπογεγραμμένος αριθμός) GPRS, και ο τελευταίος είναι καθορισμένες από το χρήστη καταχωρημένες πληροφορίες συσκευασίας.
CRC16 βαθμολόγηση: έναρξη από το κεφάλι πλαισίων στο περιεχόμενο στοιχείων, ($1021) έλεγχος κέντρο ανίχνευσης και ελέγχου-16 όλων των στοιχείων
1) CRCH: CRC16 checksum υψηλός οκτάμπιτος
2) CRCL: CRC16 checksum υψηλό και χαμηλό κομμάτι
πλαίσιο 5.1.2στοιχείωνκτύπου της καρδιάς:
Το πακέτο κτύπου της καρδιάς στέλνει τα στοιχεία ένας-ψηφιολέξεων από προεπιλογή, και το στοιχείο είναι 0x04. Εάν είναι καθορισμένο από το χρήστη πακέτο κτύπου της καρδιάς, κατόπιν το ένα στέλνει τα καθορισμένα από το χρήστη στοιχεία πακέτων κτύπου της καρδιάς, και το διάστημα μετάδοσης είναι 40 δευτερόλεπτα.
χρήσηλειτουργίας 5.2SMS
Όταν LS-DG4 λειτουργεί στον τρόπο SMS, LS-DG4 μπορεί να επικοινωνήσει με οποιοδήποτε κινητό τηλέφωνο από SMS. Όταν το κινητό τηλέφωνο στέλνει οποιοδήποτε μήνυμα σε LS-DG4, LS-DG4 από τον τμηματικό λιμένα στέλνει την τρέχουσα περιεκτικότητα σε SMS (μόνο υποστήριξη μέχρι 70 χαρακτήρες ASCII), εάν τα επιστροφής στοιχεία τερματικού εξοπλισμού από τον τμηματικό λιμένα (μόνο ένα μέγιστο 70 χαρακτήρων ASCII) LS-DG4 θα απαντήσουν αυτόματα τα στοιχεία στον κινητό αριθμό τηλεφώνου από τον οποίο λαμβάνουν τα μηνύματα κειμένου την τελευταία φορά.
Οι ειδικές απαιτήσεις προσαρμογής για τη λειτουργία SMS υποστηρίζονται
6)Ορισμοί καρφιτσών
Καρφίτσες | Καθορισμός | Εισόδου-εξόδου | Περιγραφή λειτουργίας |
1 | VCC | Εισαγωγή | Θετική παροχή ηλεκτρικού ρεύματος (4.75V-36V) |
2 | Rxd_RS232 | Εισαγωγή | Εισαγωγή τμηματικών λιμένων του επιπέδου RS232 |
3 | Txd_RS232 | Παραγωγή | Παραγωγή τμηματικών λιμένων του επιπέδου RS232 |
4 | GND | Εισαγωγή | Αρνητική παροχή ηλεκτρικού ρεύματος |
5 | SGND | Εισαγωγή | SGND |
6 | A_RS485 | Εισαγωγή, παραγωγή | Ένας λιμένας του επιπέδου RS485 |
7 | B_RS485 | Εισαγωγή, παραγωγή | Λιμένας Β του επιπέδου RS485 |
8 | I01 | NC | |
9 | I02 | NC |
7)Στις εντολές
Περιγραφή εντολής | Σχήμα | Παράμετροι |
Εισάγετε στον τρόπο εντολής | +++ | Κανένας (εισάγετε και επιστρέψτε ΕΝΤΆΞΕΙ) |
Θέστε το όνομα περιοχών IP/SDN | AT+SDN=1, [ |
Παρατήρηση: 1 είναι στην πιό υψηλή προτεραιότητα) |
Διαγράψτε το όνομα περιοχών IP/SDN | AT+SDN=0,< num=""> |
< num="">: Τμηματικός Νο 1~5: Διευκρινισμένο τμηματικό αριθ. Α: Διαγράψτε όλων |
Θέστε τον αριθμό ταυτότητας | AT+MODIDSET=1, |
|
Καθορισμένες παράμετροι τμηματικών λιμένων | AT+IPR=1 |
0: 1200bps 1: 2400 BPS 2: 4800 BPS 3: 9600 BPS (προεπιλογή) 4: 19200 BPS 5: 38400 BPS 6: 57600 BPS 7: 115200 BPS 8: 8 μπιτ στοιχείων Ν: καμία ισότητα Ο: περίεργη ισότητα Ε: ομαλή ισότητα 1: 1 μπιτ |
Προσθέστε το στοιχείο διαμόρφωσης APN | AT+PROFILE=1 |
MCC: Κινητός κώδικας χώρας ΜΚΜ: Κινητός κώδικας δικτύων |
Διαγράψτε το στοιχείο διαμόρφωσης APN | AT+PROFILE=0, |
Α: Διαγράψτε όλων |
Το σύνολο προσθέτει τη λειτουργία ταυτότητας | AT+ADDIDEN=1, |
0: μην προσθέστε την ταυτότητα προτού η διαφανής μετάδοση στοιχείων να είσαι η προεπιλογή 1: προσθέστε την ταυτότητα πρίν η διαφανής μετάδοση στοιχείων |
Θέστε την καταχωρημένη λειτουργία πακέτων | AT+REGPKT=1, |
|
Καθορισμένο σχήμα πακέτων κτύπου της καρδιάς | AT+HBTPKT=1, |
Στείλετε μιά φορά η κάθε δεκαετία του '40 |
Θέστε τον τρόπο εργασίας SMS | AT+SMSTMODE=1, |
0: TCP/IP τρόπος 1: Διαφανής τρόπος μετάδοσης TXT |
Αριθμός έκδοσης υλικολογισμικού ερώτησης | AT+FWV=; | Κανένας |
Εκ νέου αναχώρηση DTU | AT+REBOOT | Κανένας |
Εγκαταλείψτε στον τρόπο εντολής | AT+QUIT | Κανένας (εάν ο τμηματικός λιμένας δεν είναι καμία λειτουργία, κατόπιν που εγκαταλείπεται αυτόματα μετά από τη δεκαετία του '60) |
