Εισόδου: | 0-5KΩ resistane | εξόδου: | 4-20mA 0-20mA 0-5V 0-10V |
---|---|---|---|
Κανάλια: | 1 εισήγαγε 1 παραγωγή | Τροφοδοσία: | 24V συνεχές ρεύμα |
Υψηλό φως: | μονωτής ραγών DIN,συσκευή αποστολής σημάτων απομόνωσης σημάτων |

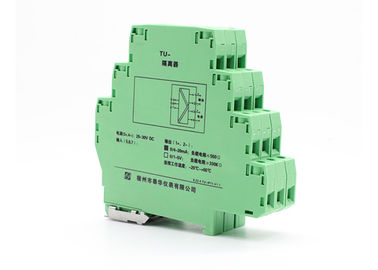

Μετατροπέας 0-5KΩ σημάτων αντίστασης που εισάγεται στην παραγωγή 4-20mA ή 0-5V
Εισαγωγή
Σήμα εισαγωγής: σήμα αντίστασης, σειρά αντίστασης: 0-5KΩ
Μέθοδος κινήτρου: ενσωματωμένη διέγερση πηγής ακρίβειας σταθερή τρέχουσα
Παραγωγή
Σήμα παραγωγής: 4-20mA 0-20mA 0-5V 0-10V
Μέγιστο ρεύμα παραγωγής: 35mA
Αντίσταση φορτίων παραγωγής: RL ≤ 500Ω (όταν η παραγωγή είναι ένα τρέχον σήμα)
RL>10KΩ (όταν η παραγωγή είναι ένα σήμα τάσης)
Σημείωση: Ο τη χρήστης μπορεί να διευκρινίσει την τρέχουσα παραγωγή ή την παραγωγή τάσης κατά διαταγή.
Βασικές παράμετροι
Δύναμη: DC24V, σειρά τάσης: DC18-36V
Τρέχουσα κατανάλωση: ≤35mA (ένας εισαγμένος και μια παραγωγή, παροχή ηλεκτρικού ρεύματος 24V, παραγωγή 20mA)
Βασική ακρίβεια: ± 0.1% F.S.
Κλίση θερμοκρασίας: 0,005% F.S./°C
Χρόνος απόκρισης: ≤10mS (0-90%) (ΤΥΠΟΣ)
Προστασία δύναμης: αντίστροφη προστασία δύναμης
Δύναμη μόνωσης: 1500V εναλλασσόμενο ρεύμα/1min (μεταξύ της εισαγωγής, της παραγωγής, και της δύναμης)
Αντίσταση μόνωσης: ≥100MΩ (μεταξύ της εισαγωγής, της παραγωγής, και της δύναμης)
Λειτουργούσα σειρά θερμοκρασίας: -20~+55 βαθμοί
Ηλεκτρομαγνητική συμβατότητα: σύμφωνα με GB/T 18268 (iec61326-1)
Εφαρμόσιμες συσκευές τομέων: two-wire αντιστάτης
Παράμετρος | ||||
LS-TU-ρ | Χ | Χ | Χ | Παρατηρήσεις |

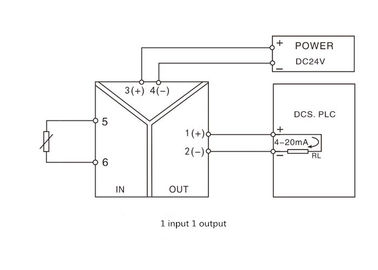

Ρύθμιση καναλιών | 1 | Το ένα εισήγαγε μια παραγωγή | ||
Ρύθμιση ΕΙΣΑΓΩΓΗΣ
|
Α | 0-500Ω | ||
Β | 0-1KΩ | |||
Γ | 0-5KΩ | |||
Ρύθμιση ΠΑΡΑΓΩΓΗΣ | 1 | 4-20mA | ||
2 | 0-20mA | |||
5 | 0-5V | |||
7 | 0-10V | |||
Σημείωση: παρακαλώ επιβεβαιώστε τι είδους το σήμα εισαγωγής και το σήμα παραγωγής εσείς χρειάζεται όταν τοποθετείτε τη διαταγή |
