Εισόδου: | Ψηφιακή εισαγωγή (διακόπτης που εισάγεται) | εξόδου: | Παραγωγή ηλεκτρονόμων |
---|---|---|---|
Κανάλια: | 2 εισάγουν την παραγωγή 2 | Τροφοδοσία: | 24V συνεχές ρεύμα |
Υψηλό φως: | μονωτής αναλογικών σημάτων,μονωτής ραγών DIN |
Ο μακρινός Ι Ο σημάτων μονωτών διακόπτης εισαγωγής ενότητας ψηφιακός εισήγαγε την ξηρά παραγωγή 2ch επαφών
Εισαγωγή
Σήμα εισαγωγής: διακόπτης, διακόπτης εγγύτητας, συχνότητα ≤ 10Hz
Τάση διανομής: ≈8V (όταν ανοικτός)
Ρεύμα βραχυκυκλώματος: ≈8mA
Παραγωγή
Παραγωγή ηλεκτρονόμων
Χαρακτηριστικά:
Χρόνος απόκρισης: ≤20mS
Ικανότητα κίνησης: 2A/250V ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 2A/30V ΣΥΝΕΧΈΣ ΡΕΎΜΑ
Τύπος φορτίων: ανθεκτικό φορτίο
Χαρακτηριστικά εισαγωγής και παραγωγής (όταν θέστε το in-phase έλεγχο):
Ο διακόπτης τομέων είναι κλειστός ή το ρεύμα βρόχων εισαγωγής είναι >2.1mA, ο ηλεκτρονόμος παραγωγής είναι κλειστός, και ο δείκτης καναλιών CH είναι κίτρινος.
Ανοικτό κύκλωμα διακοπτών τομέων ή εισαγμένο ρεύμα βρόχων <1>
Ρύθμιση διακοπτών
Σημείωση: Όταν ο διακόπτης εισήγαγε πρέπει να αποσυνδεθεί, πρέπει να συνδεθεί παράλληλα και στις δύο άκρες του διακόπτη 10KΩ αντιστάτης (όπως ο διακόπτης || στο σωστό διάγραμμα καλωδίωσης)
Βασικές παράμετροι
Δύναμη: DC24V σειρά τάσης: DC20-40V
Τρέχουσα κατανάλωση: ≤50mA (ένας εισαγμένος και μια παραγωγή, παροχή ηλεκτρικού ρεύματος 24V, όταν κλείνουν τις επαφές ηλεκτρονόμων) ≤60mA (ένα που εισάγονται και παραγωγή δύο, δύο που εισάγονται και δύο παραγωγή, παροχή ηλεκτρικού ρεύματος 24V, όταν κλείνουν τις επαφές ηλεκτρονόμων)
Δύναμη μόνωσης: 1500V εναλλασσόμενο ρεύμα/1min (μεταξύ της εισαγωγής, της παραγωγής, και της δύναμης)
Αντίσταση μόνωσης: ≥100Ω (μεταξύ της εισαγωγής, της παραγωγής, και της δύναμης)
Λειτουργούσα σειρά θερμοκρασίας: -20~ +55 βαθμοί
Ηλεκτρομαγνητική συμβατότητα: σύμφωνα με GB/T 18268 (iec61326-1)
Εφαρμόσιμες συσκευές τομέων:
Σύμφωνα με τους διακόπτες εγγύτητας DIN 19234 ΝΑΜΟΎΡ, τους διακόπτες και άλλες συσκευές τομέων (συμπεριλαμβανομένων των ασφαλών αφ' εαυτού διακοπτών πίεσης, των διακοπτών θερμοκρασίας, των υγρών διακοπτών επιπέδων, κ.λπ.)
Παράμετρος | ||||
Thg-SD | Χ | Χ | Χ | Παρατηρήσεις |
Ρύθμιση | 1 | 1 εισήγαγε 1 παραγωγή | ||
2 | 1 εισήγαγε την παραγωγή 2 | |||
5 | 2 εισάγουν την παραγωγή 2 | |||
Σήμα εισαγωγής | S | Εισαγωγή σημάτων διακοπτών | ||
Σήμα παραγωγής | J | Παραγωγή επαφών ηλεκτρονόμων | ||
Παρακαλώ δείξτε τι είδους την εισαγωγή και το σήμα παραγωγής εσείς χρειάζεται όταν τοποθετείτε τη διαταγή |

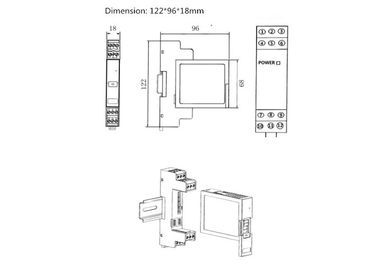

Διάσταση

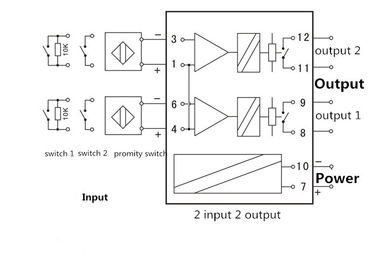

Πώς να συνδέσει με καλώδιο
