Εισαγωγή
Σήμα εισαγωγής: 4-20mA 0-20mA
Τάση διανομής: 24V, (μέγιστη κίνηση τρέχον 30mA)
Σύνθετη αντίσταση εισαγωγής: ≤50Ω
Παραγωγή
Σήμα παραγωγής: 4-20mA 0-20mA 0-5V 0-10V
Αντίσταση φορτίων παραγωγής: RL ≤ 500Ω (όταν η παραγωγή είναι ένα τρέχον σήμα) RL ≥ 10KΩ (όταν η παραγωγή είναι ένα σήμα τάσης)
Βασικές παράμετροι
Παροχή ηλεκτρικού ρεύματος: DC24V, ±10%
Τρέχουσα κατανάλωση: ≤50mA (ένας εισαγμένος και μια παραγωγή, παροχή ηλεκτρικού ρεύματος 24V, εισαγωγή διανομής δύναμης, παραγωγή 20mA) ≤70mA (ένα που εισάγονται και παραγωγή δύο, παροχή ηλεκτρικού ρεύματος 24V, εισαγωγή διανομής δύναμης, παραγωγή 20mA) ≤100mA (δύο σε δύο έξω, παροχή ηλεκτρικού ρεύματος 24V, εισαγωγή διανομής δύναμης, παραγωγή 20mA)
Βασική ακρίβεια: 0,1% F.S.
Κλίση θερμοκρασίας: 0,005% F.S./βαθμός (- 20 βαθμοί ~ +55 βαθμοί)
Χρόνος απόκρισης: ≤10mS (0-90%) (ΤΥΠΟΣ)
Δύναμη μόνωσης: 1500V εναλλασσόμενο ρεύμα/1min (μεταξύ της εισαγωγής, της παραγωγής, και της δύναμης)
Αντίσταση μόνωσης: ≥100MΩ (μεταξύ της εισαγωγής, της παραγωγής, και της δύναμης)
Λειτουργούσα σειρά θερμοκρασίας: -20~+55 βαθμοί
Ηλεκτρομαγνητική συμβατότητα: σύμφωνα με GB/T 18268 (iec61326-1)

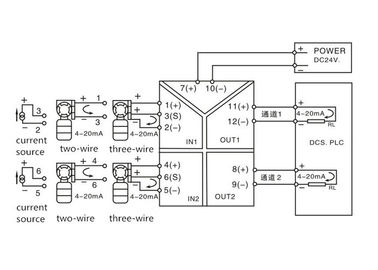

Εφαρμόσιμες συσκευές τομέων: two-wire σύστημα, τριών καλωδίων συσκευή αποστολής σημάτων τρέχουσα πηγή.
| Παράμετρος |
| Thg-IP |
Χ |
Χ |
Χ |
σημάδια |
| Διαμόρφωση |
1 |
|
|
1 εισήγαγε 1 παραγωγή |
| 2 |
|
|
εισαγωγές 1 2 αποτελέσματα |
| |
5 |
|
|
2 εισαγωγές 2 αποτελέσματα |
| Σήμα εισαγωγής |
1 |
|
4-20mA |
| 2 |
|
0-20mA |
| Σήμα παραγωγής |
1 |
4-20mA |
| 2 |
0-20mA |
| 4 |
0-5V |
| 6 |
0-10V |
| Παρακαλώ δείξτε τον απαραίτητο τύπο εισαγωγής σας και τον τύπο παραγωγής όταν διαταγή θέσεων |
