Εισαγωγή: | 0-75MV 0-5V 0-10V | Παραγωγή: | 4-20mA 0-20mA 0-5V 0-10V |
---|---|---|---|
Τοποθετώντας τρόπος: | Μοντάρισμα DIN-ραγών | Παροχή ηλεκτρικού ρεύματος: | 24V συνεχές ρεύμα |
Υψηλό φως: | 4-20mA μονωτής ψηφιακών σημάτων,0-5V μονωτής ψηφιακών σημάτων,LS-tet-AI τρέχων μονωτής σημάτων τάσης |

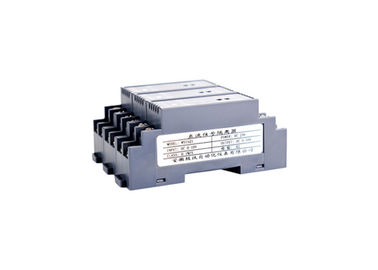

LS-WS1521 ρεύμα μετατροπέων σημάτων ή σήμα τάσης σε 4-20mA, 0-5V
●DC24V παροχή ηλεκτρικού ρεύματος, εισαγωγή, παραγωγή, παροχή ηλεκτρικού ρεύματος, πλήρης απομόνωση, απομόνωση και μετατροπή των βιομηχανικών σημάτων ΣΥΝΕΧΟΥΣ τάσης τομέων στα τυποποιημένα σήματα ρευμάτων και τάσης
●Ανεξάρτητη εγκατάσταση ραγών DIN
Οι κύριες τεχνικές παράμετροι
Εισαγωγή
Σήμα εισαγωγής: 0-75MV 0-5V 0-10V.
Σύνθετη αντίσταση εισαγωγής: ≥300 KΩ
Παραγωγή
Σήμα παραγωγής: 4-20mA 0-20mA 0-5V 0-10V
Αντίσταση φορτίων παραγωγής: RL ≤ 500Ω (όταν η παραγωγή είναι ένα τρέχον σήμα)
RL≥10KΩ (όταν η παραγωγή είναι ένα σήμα τάσης)
Βασικές παράμετροι
Δύναμη: DC24V, ±10%
Τρέχουσα κατανάλωση: 30MA (1 μέσα και 1 έξω, παραγωγή εισαγωγής 20mA διανομής παροχής ηλεκτρικού ρεύματος 24V)
≤50MA (ένα που εισάγονται και παραγωγή δύο, παροχή ηλεκτρικού ρεύματος 24V και παραγωγή εισαγωγής 20mA διανομής)
≤50MA (δύο μέσα και δύο έξω, εισαγωγή διανομής δύναμης 24V, παραγωγή 20mA)
Βασική ακρίβεια: 0,1% F.S.
Κλίση θερμοκρασίας: 0,005% F.S./C (- 20°C~+55°C)
Χρόνος απόκρισης: ≤10mS (0-90%) (ΤΥΠΟΣ)
Δύναμη μόνωσης: 1500V εναλλασσόμενο ρεύμα/1min (μεταξύ της εισαγωγής, της παραγωγής και της δύναμης)
Αντίσταση μόνωσης: ≥100MΩ (μεταξύ της εισαγωγής, της παραγωγής, και της δύναμης)
Λειτουργούσα σειρά θερμοκρασίας: -20~+55°C
Ηλεκτρομαγνητική συμβατότητα: σύμφωνα με GB/T 18268 (iec61326-1)
Εφαρμόσιμες συσκευές τομέων: συσκευή παραγωγής σημάτων τάσης
Παράμετρος | ||||
WS-1521 | Χ | Χ | Χ | σημάδια |
Διαμόρφωση | 1 | 1 εισήγαγε 1 παραγωγή | ||
Σήμα εισαγωγής | 1 | 4-20mA | ||
2 | 0-20mA | |||
3 | 0-1A | |||
4 | 0-5V | |||
5 | 0-10V | |||
6 | -10V-0V | |||
7 | -10V-10V | |||
8 | Άλλο σήμα προσαρμόζει | |||
Σήμα παραγωγής | 1 | 4-20mA | ||
2 | 0-20mA | |||
3 | 0-10V | |||
4 | 0-5V | |||
5 | 20-4mA | |||
6 | -10V-0V | |||
7 | -10V-10V | |||
8 | Άλλο σήμα προσαρμόζει | |||
Παρακαλώ δείξτε τον απαραίτητο τύπο εισαγωγής σας και τον τύπο παραγωγής όταν διαταγή θέσεων |
