| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | Lensen |
| Αριθμό μοντέλου: | LS-RDIO0808 |
| Ποσότητα παραγγελίας min: | 2τεμ |
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | Πρότυπο χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 2-7 ημέρες |
| Όροι πληρωμής: | Μ / Τ, Western Union |
| Δυνατότητα προσφοράς: | 6000pcs/month |
| συχνότητας: | 433/868/915MHZ | παραγωγή δύναμης: | 1W |
|---|---|---|---|
| Απόσταση: | 203km Los | Εισόδου: | 8 ψηφιακές εισαγωγές |
| εξόδου: | 8 αποτελέσματα ηλεκτρονόμων | Πρωτόκολλο: | Modbus RTU |
| Υψηλό φως: | ενότητα rtu modbus,αντλία επάνω από τον έλεγχο |
||

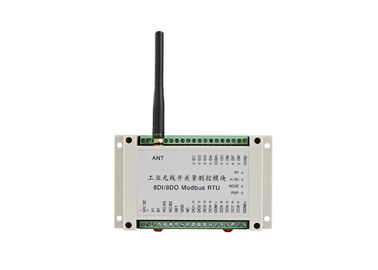

8DI8DO ασύρματος έλεγχος 8 αντλιών Modbus RTU ασύρματος άσπρη πλαστική περίφραξη εισαγωγών/αποτελεσμάτων
1. LS-RDIO γενική εισαγωγή ενότητας σειράς
LS-RDIO Modbus RTU είναι ένας βιομηχανικός ελεγκτής που σχεδιάζεται από Lensen Technology. Υποστηρίζει το σημείο για να δείξει, να δείξει τα πολυ-σημεία που τα ασύρματα Di, AI, συλλογή και έλεγχος AO. Αυτός ο πομποδέκτης έχει το πλεονέκτημα της εύκολης εγκατάστασης, κανένα πρόγραμμα που απαιτείται, καμία αμοιβή επικοινωνίας. Είναι αξιόπιστη και οικονομικώς αποδοτική αντικατάσταση για το καλώδιο σημάτων ραγών, καλώδιο σημάτων δαχτυλιδιών ολίσθησης.
Αυτή η σειρά έχουμε την ενότητα 2DI/2DO, ενότητα 4DI/4DO, ενότητα 8DI/8DO. Παραγωγή δύναμης έχουμε 2 εκδόσεις, κάποια είναι 100mW για την απόσταση ελέγχου 600m Los, και μια άλλη μια είναι 1W για την απόσταση ελέγχου 3km Los.
2. Τομέας εφαρμογής
LS-RDIO η I/O ενότητα σειράς χρησιμοποιείται ευρέως στην αυτοματοποίηση βιομηχανίας όπως την κεντρική διαδικασία στοιχείων εργοστασίων, τον έλεγχο αντλιών, την παρακολούθηση πετρελαίου, τα εξάγοντας μηχανήματα, τους εξοπλισμούς ελέγχου περιβάλλοντος, τις ανυψωτικές συσκευές, τον έλεγχο ρομπότ, τη μηχανή πλήρωσης, αναμιγνύοντας τους εξοπλισμούς, τη λογιστική γραμμή, AGV κ.λπ.
3. Παράμετρος
| Παράμετρος | |
| Παραγωγή δύναμης: | 1W ή έκδοση 100mW |
| Παροχή ηλεκτρικού ρεύματος: | 9V-30V (συνήθως επιλέξτε το συνεχές ρεύμα 24V ή το συνεχές ρεύμα 12V) |
| Απόσταση ελέγχου: | 3km ή (έκδοση 1km) |
| Baud ποσοστό: | 1200bps |
| Λήψη της ευαισθησίας: | το -123dBm@1200bps, -118dbm (9600bps) |
| Δικτύωση | |
| Δικτύωση: | Σημείο στο σημείο και σημείο σε πολυσημειακό |
| Περιγραφή λιμένων | |
| Εισαγωγή: | 8 ενεργά Di (ενεργητικός που προσαρμόζεται) |
| Παραγωγή: | 8 παθητικά αποτελέσματα ηλεκτρονόμων, |
| Λιμένας επικοινωνίας | RS485 (ασύρματο RS485 προσαρμόζει) |
| Τρέχων | |
| Διαβιβάστε το ρεύμα: | <600ma> |
| Λήψη του ρεύματος: | <50ma> |
| Γενικό | |
| Συχνότητα: | 433MHz, 400, 450, 470 ή άλλη ζώνη |

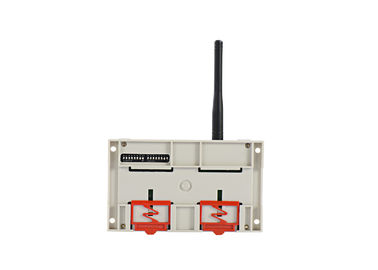

| Διοχετεύστε το αριθ.: | 16 κανάλια, μπορούν να αλλάξουν μέσω του διακόπτη ΕΜΒΥΘΙΣΗΣ |
| Σωματικές ιδιότητες | |
| Διάσταση: | 145×90×40 (χιλ.) |
| Συνδετήρας κεραιών: | SMA, κεραία οχημάτων με το καλώδιο 1.5m |
| Θερμοκρασία: | -35℃~+75℃ (βιομηχανικός) |

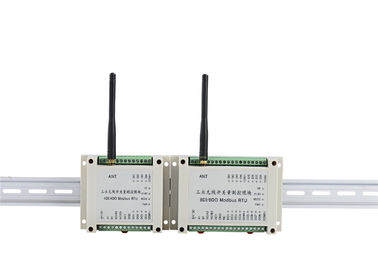

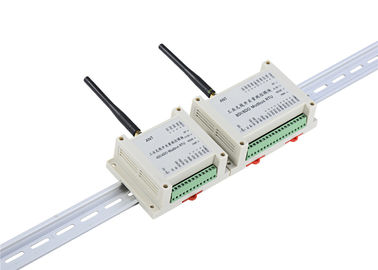

| Να τοποθετήσει τη μέθοδο: | Τυποποιημένη ράγα συντεχνιών 3,5 ίντσας βιομηχανική |
4. Πώς να χρησιμοποιήσει το ασύρματο I/O
5. Παραδείγματα διαγραμμάτων εφαρμογής
1) Σημείο για να δείξει τον έλεγχο
Παρατηρήσεις:
| Ενότητα Α | Ενότητα Β | Αλληλογραφία εισαγωγής και παραγωγής |
| Α (DI1-DI8) | Β (DO1-DO8) | DI1-DI8 του Α στον έλεγχο DO1-DO8 του Β αντίστοιχα |
| Α (DO1-DO8) | Β (DI1-DI8) | DO1-DO8 του Α ελέγχεται από DI1-DI8 του Β αντίστοιχα |
| Σημειώσεις: Το Α και το Β πρέπει να χρησιμοποιήσουν το ίδιο κανάλι | ||
2) Ένας κύριος στον έλεγχο 2 σκλάβοι
Παρατηρήσεις:
| Κύρια ενότητα | Ενότητα σκλάβων | Αλληλογραφία εισαγωγής και παραγωγής |
| Α (DI1-DI4) | B1 (DO1-DO4) | DI1-DI4 του ελέγχου DO1-DO4 Α B1 αντίστοιχα |
| Α (DI5-DI8) | B2 (DO1-DO4) | DI5-DI8 του ελέγχου DO1-DO4 Α B2 αντίστοιχα |
| Α (DO1-DO4) | B1 (DI1-DI4) | DO1-DO4 του Α ελέγχεται από DI1-DI4 B1 |
| Α (DO5-DO8) | B2 (DI1-DI4) | DO5-DO8 του Α ελέγχεται από DI1-DI4 B2 |
| Σημειώσεις: Το Α και το Β πρέπει να χρησιμοποιήσουν το ίδιο κανάλι | ||
3) Ένας κύριος στον έλεγχο 4 σκλάβοι
Παρατηρήσεις:
| Κύριος | Σκλάβος | Αλληλογραφία εισαγωγής και παραγωγής |
| Α (DI1-DI2) | B1 (DO1-DO2) | DI1-DI2 του ελέγχου DO1-DO2 Α B1 |
| Α (DI3-DI4) | B2 (DO1-DO2) | DI3-DI4 του ελέγχου DO1-DO2 Α B2 |
| Α (DI5-DI6) | B3 (DO1-DO2) | DI5-DI6 του ελέγχου DO1-DO2 Α B3 |
| Α (DI7-DI8) | B4 (DO1-DO2) | DI7-DI8 του ελέγχου DO1-DO2 Α B4 |
| Α (DO1-DO2) | B1 (DI1-DI2) | DO1-DO2 του Α που ελέγχεται από DI1-DI2 του Β |
| Α (DO3-DO4) | B2 (DI1-DI2) | DO3-DO4 του Α που ελέγχεται από DI1-DI2 B2 |
| Α (DO5-DO6) | B3 (DI1-DI2) | DO5-DO6 του Α που ελέγχεται από DI1-DI2 B3 |
| Α (DO7-DO8) | B4 (DI1-DI2) | DO7-DO8 του Α που ελέγχεται από DI1-DI2 B4 |
| Σημειώσεις: Το Α και το Β πρέπει να χρησιμοποιήσουν το ίδιο κανάλι | ||
4) Ένας κύριος σε 8 καταπραϋντικά
Παρατηρήσεις:
| Κύριος | Καταπραϋντικό | Αλληλογραφία εισαγωγής και ελέγχου |
| Α (DI1) | B1 (DO1) | DI1 του ελέγχου DO1 Α B1 |
| Α (DI2) | B2 (DO1) | DI2 του ελέγχου DO1 Α B2 |
| Α (DI3) | B3 (DO1) | DI3 του ελέγχου DO1 Α B3 |
| Α (DI4) | B4 (DO1) | DI4of έλεγχος DO1 Α B4 |
| Α (DI5) | B5 (DO1) | DI5 του ελέγχου DO1 Α B5 |
| Α (DI6) | B6 (DO1) | DI6 του ελέγχου DO1 Α B6 |
| Α (DI7) | B7 (DO1) | DI7 του ελέγχου DO1 Α B7 |
| Α (DI8) | B8 (DO1) | DI8 του ελέγχου DO1 Α B8 |
| Α (DO1) | B1 (DI1) | DO1 του Α ελέγχεται από DI1 B1 |
| Α (DO8) | B8 (DI1) | DO8 του Α ελέγχεται από DI1 B8 |
| Σημείωση: η ενότητα Α και Β πρέπει να χρησιμοποιήσει το ίδιο κανάλι | ||
5) Για να επικοινωνήσει με PC/PLC
