Ραδιόφωνο ΕΠΑΝΩ ΑΠΟ το ασύρματο Ι Ο ελέγχου ασύρματο PLC ενότητας 4DI 4DO ενότητας 915MHz Lora

Ραδιόφωνο ΕΠΑΝΩ ΑΠΟ το ασύρματο Ι Ο ελέγχου ασύρματο PLC ενότητας 4DI 4DO ενότητας 915MHz Lora

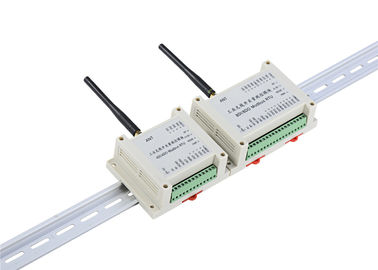

1. LS-RDIO γενική εισαγωγή ενότητας σειράς

LS-RDIO Modbus RTU είναι ένας βιομηχανικός ελεγκτής που σχεδιάζεται από Lensen Technology. Υποστηρίζει το σημείο για να δείξει, να δείξει τα πολυ-σημεία που τα ασύρματα Di, AI, συλλογή και έλεγχος AO. Αυτός ο πομποδέκτης έχει το πλεονέκτημα της εύκολης εγκατάστασης, κανένα πρόγραμμα που απαιτείται, καμία αμοιβή επικοινωνίας. Είναι αξιόπιστη και οικονομικώς αποδοτική αντικατάσταση για το καλώδιο σημάτων ραγών, καλώδιο σημάτων δαχτυλιδιών ολίσθησης.

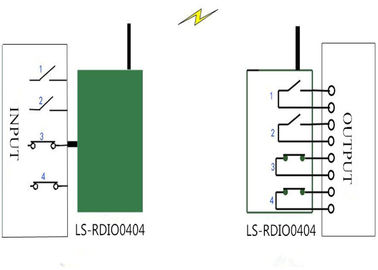

LS-RDIO0404 έχει 4 εισαγωγές 4 αποτελέσματα ηλεκτρονόμων και 1 RS485 (ασύρματο RS485 που προσαρμόζεται). Παραγωγή δύναμης έχουμε 2 εκδόσεις, κάποια είναι 100mW για την απόσταση ελέγχου 1km Los, και μια άλλη μια είναι 1W για την απόσταση ελέγχου 3km Los.

2. Τομέας εφαρμογής

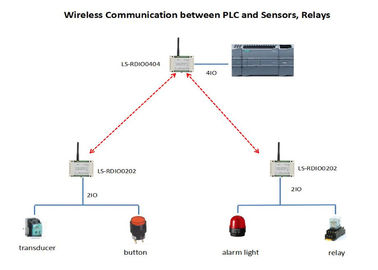

LS-RDIO η I/O ενότητα σειράς χρησιμοποιείται ευρέως στην αυτοματοποίηση βιομηχανίας όπως την κεντρική διαδικασία στοιχείων εργοστασίων, τον έλεγχο αντλιών, την παρακολούθηση επιπέδων δεξαμενών, τον έλεγχο μεταφορέων, την παρακολούθηση πετρελαίου, τα εξάγοντας μηχανήματα, τον εξοπλισμό ελέγχου περιβάλλοντος, τις ανυψωτικές συσκευές, τον έλεγχο ρομπότ, τη μηχανή πλήρωσης, αναμιγνύοντας τον εξοπλισμό, τη λογιστική γραμμή, AGV κ.λπ.

3. Παράμετρος RDIO0404

4. Επικοινωνία Modbus RTU και υπολογισμός αξίας

Α. τύποι καταλόγων:

1) Κατάλογος σπειρών:

Εισαγωγή: δεν είναι κατάλληλο να διαβαστούν 8 I/O κάποτε. Προκειμένου να ελεγχθεί κάθε I/O αντίστοιχα, καθορίσαμε τον κατάλογο σπειρών. Η διεύθυνση καταλόγων είναι 0x0000-0x0007.

Παραγωγή: δεν είναι κατάλληλο να ελεγχθούν 8 I/O κάποτε. Προκειμένου να ελεγχθεί κάθε I/O αντίστοιχα, καθορίσαμε τον κατάλογο σπειρών η ο οποίος διεύθυνση είναι 0x0020-0x0028.

Σημείωση: Η σπείρα δεν είναι πρόσθετος πόρος, ακριβώς μια μέθοδος για την εξέταση καταλόγων-εξέταση από το κομμάτι.

2) Κατάλογος εκμετάλλευσης:

a. αξία των καναλιών εισαγωγής: 0x0000

Σημείωση: η εξέταση από το κομμάτι σημαίνει ότι χρησιμοποιούμε μόνο τα πρώτα 8 μπιτ bit0 σε bit7 αντιστοιχεί με το Ι/O1 στο Ι/O8

β: ανατροφοδοτήστε και αξία των καναλιών παραγωγής: 0x0040

Σημείωση: εξετάζοντας με τα μέσα κομματιών το κομμάτι 0 αντιστοιχεί με 1/O1, δάγκωσε 7 αντιστοιχεί με 1/O8, δάγκωσε την οκτάμπιτη αντίστοιχη αξία 15 που γράφουμε 0.

3) Μέθοδος ανάγνωσης:

Κατάλογος σπειρών: Άμεσα διαβάστε τον αποκριμένος κατάλογο. 1 μέσα ΜΑΚΡΙΑ, 0 μέσα ΕΠΑΝΩ.

Κατάλογος εκμετάλλευσης: Μπορέστε να διαβάσετε σε όλο το κράτος 8 εισαγωγών έναν χρόνο. Χρησιμοποιούμε μόνο bit0-bit7 αυτού του δεκαεξάμπιτου καταλόγου κάθε κομμάτι αντιπροσωπεύει την κατάσταση μιας εισαγωγής.

4) Μέθοδοι ελέγχου:

a. Χρησιμοποιήστε τη σπείρα- άμεσα γράφει τον αντίστοιχο κατάλογο σπειρών που μπορείτε να ελέγξετε την αντίστοιχη παραγωγή.

b. Χρησιμοποιήστε τον κατάλογο εκμετάλλευσης- οκτώ αποτελέσματα μοιράζονται 1 κατάλογο εκμετάλλευσης, έτσι μπορείτε να κατορθώσετε κάθε κομμάτι για να ελέγξετε χωριστά την αποκριμένος παραγωγή.

Β. Περίπου έλεγχος καταλόγων
