παραγωγή δύναμης: | 1W | Απόσταση ελέγχου: | 2km Los |
---|---|---|---|
Κύριος: | 1 ασύρματο DTU | Σκλάβος: | 8 ασύρματο RTU |
Πρωτόκολλο: | Modbus RTU | συχνότητας: | 433MHz |
Υψηλό φως: | Ψηφιακή ενότητα Ι Ο,αντλία επάνω από τον έλεγχο |

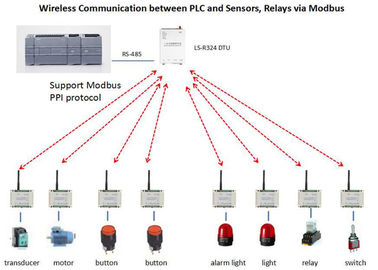

ραδιόφωνο ενότητας 2km ασύρματο Modbus RTU Ι Ο ΕΠΆΝΩ ΑΠΌ τον έλεγχο ένα κύριος σε 8 σκλάβους

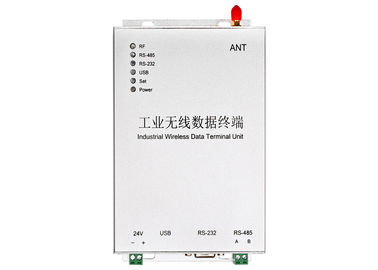

1. LS-R324 γενική εισαγωγή
LS-R324 ασύρματο DTU η του οποίου απόσταση μετάδοσης φθάνει σε 3km Los, υποστηρίζει την ασύρματη επικοινωνία μεταξύ Siemens S7-200, του πρωτοκόλλου Modbus υποστηρίξεων PLC σειράς S7-300, PLC Σνάιντερ, PLC της Mitsubishi, PLC κ.λπ. LS-R324 ABB, συμπεριλαμβανομένου του ASCII Modbus και του πρωτοκόλλου Modbus RTU, πρωτόκολλο PPI.
LS-R324 DTU μπορεί επίσης να συνδέσει με VFD, HMI, PC για την ασύρματη επικοινωνία. Υποστηρίζει το σημείο για να δείξει, δείχνει την ασύρματη μετάδοση στοιχείων πολυ-σημείων. Η ασύρματη λύση έχει το πλεονέκτημα των χρηστών συντηρήσεων από την καλωδίωση των καλωδίων στον επικίνδυνο τομέα, εύκολο στην οργάνωση, καμία γνώση προγράμματος ανάγκης. Είναι μια αξιόπιστη και ανταγωνιστική λύση.
2. Τομέας εφαρμογής
3. Τεχνικήπροδιαγραφή
Συχνότητα | 433MHz ή 450MHz, 470MHz |
Παραγωγή δύναμης | 1W (3000m Los) |
Υποστήριξη πρωτοκόλλου | Τυποποιημένο πρωτόκολλο Modbus RTU ή καθορισμένο από το χρήστη πρωτόκολλο |
Παροχή ηλεκτρικού ρεύματος | 9-36V το συνεχές ρεύμα χρησιμοποιεί συνήθως το συνεχές ρεύμα 24V ή το συνεχές ρεύμα 12V |
Διεπαφή | Rs-485 (προεπιλογή) ή RS232 ή USB |
Διοχετεύστε το αριθ. | 15 κανάλι, ΕΜΒΥΘΙΣΗ χρήσης στην αλλαγή |

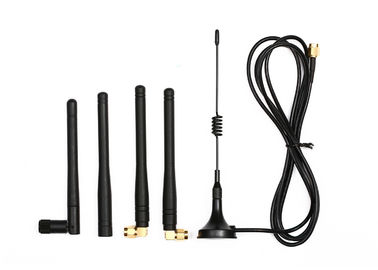

Κεραία | Ελεύθερη sucker κεραία με το καλώδιο 1.5m (αγοράστε sucker 5.5dBi την κεραία) |
Θερμοκρασία | -35℃~+75℃ (βιομηχανικός) |
Διάσταση | 175×115×32 (χιλ.) αποκλείστε την κεραία |
Καθορίστε τη μέθοδο | Βίδα |

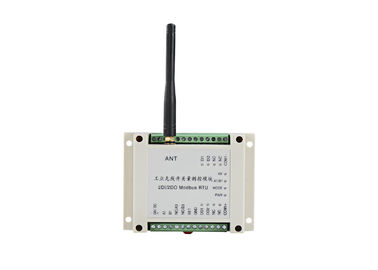

4.LS-RDIO0202 παράμετρος
Παράμετρος | |
Παραγωγή δύναμης: | 1W (ή έκδοση 100mW) |
Παροχή ηλεκτρικού ρεύματος: | 9V-30V (συνήθως επιλέξτε το συνεχές ρεύμα 24V ή το συνεχές ρεύμα 12V) |
Απόσταση ελέγχου: | έκδοση 3km (ή 1km) |
Baud ποσοστό: | 1200bps |
Λήψη της ευαισθησίας: | το -123dBm@1200bps, -118dbm (9600bps) |
Δικτύωση | |
Δικτύωση: | Σημείο στο σημείο και σημείο σε πολυσημειακό |
Πρωτόκολλο: | Πρωτόκολλο Modbus RTU |
Περιγραφή λιμένων | |
Εισαγωγή: | 2 ενεργές εισαγωγές (το ενεργητικός προσαρμόζει), απομονωμένος |
Παραγωγή: |
2 παθητικά αποτελέσματα ηλεκτρονόμων, που απομονώνονται ανώτατο φορτίο AC250V/5A, DC30V/5A επαφών (τα ενεργά αποτελέσματα 0-5V προσαρμόζουν) |
Λιμένας επικοινωνίας | RS485 (ασύρματο RS485 προσαρμόζει) |
Τρέχων | |
Διαβιβάστε το ρεύμα: | <600ma> |
Λήψη του ρεύματος: | <50ma> |
Γενικό | |
Συχνότητα: | 433MHz, 400, 450, 470 ή άλλη ζώνη |
Διοχετεύστε το αριθ.: | 16 κανάλια, μπορούν να αλλάξουν μέσω του διακόπτη ΕΜΒΥΘΙΣΗΣ |
Σωματικές ιδιότητες | |
Διάσταση: | 115×90×40 (χιλ.) |
Συνδετήρας κεραιών: | SMA, κεραία οχημάτων με το καλώδιο 1.5m |
Θερμοκρασία: | -35℃~+75℃ (βιομηχανικός) |
Να τοποθετήσει τη μέθοδο: | Τυποποιημένη ράγα συντεχνιών 3,5 ίντσας βιομηχανική |
