| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | Lensen |
| Αριθμό μοντέλου: | LS-RDIO0808 |
| Ποσότητα παραγγελίας min: | 2pcs |
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | Τυποποιημένο χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 2-7 ημέρες |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 6000pcs/month |
| Συχνότητα: | 433/868/915MHz | Παραγωγή δύναμης: | 1W |
|---|---|---|---|
| Απόσταση: | 23km/5km | Εισαγωγή: | 8 ψηφιακές εισαγωγές |
| Παραγωγή: | 8 αποτελέσματα ηλεκτρονόμων | Πρωτόκολλο: | Modbus RTU |
| Υψηλό φως: | Ραδιόφωνο 8DI 8DO ΕΠΆΝΩ ΑΠΌ την ενότητα,1W ραδιόφωνο ΕΠΑΝΩ ΑΠΟ την ενότητα,4G ασύρματο Modbus RTU |
||

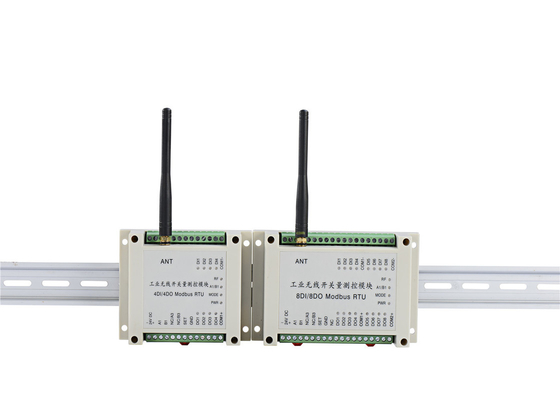

Ραδιόφωνο 8DI 8DO ΕΠΆΝΩ ΑΠΌ την ενότητα 433MHz/868MHz/915MHz 4G ασύρματο Modbus RTU
1. Γενική εισαγωγή
LS-RDIO0808 ασύρματο RTU έχει 8 την ψηφιακή εισαγωγή, ηλεκτρονόμος 8 putput.
Έχουμε τους διαφορετικούς τύπους για να καλύψουμε τις διαφορετικές απαιτήσεις απόστασης ελέγχου σας.
Μέσα σε 2km, θα μπορούσατε να χρησιμοποιήσετε τον τύπο RF μας,
Περίπου 5km, εσείς θα μπορούσαν να χρησιμοποιήσουν την έκδοση 5W ή τον τύπο της Lora
Εάν θέλετε να ελέγξετε τη μεγαλύτερη απόσταση, θα μπορούσατε να χρησιμοποιήσετε τον τύπο ασύρματο I/O 4G
2. Τομέας εφαρμογής
LS-RDIO η I/O ενότητα σειράς χρησιμοποιείται ευρέως στην αυτοματοποίηση βιομηχανίας όπως την κεντρική διαδικασία στοιχείων εργοστασίων, τον έλεγχο αντλιών, την παρακολούθηση πετρελαίου, τα εξάγοντας μηχανήματα, τους εξοπλισμούς ελέγχου περιβάλλοντος, τις ανυψωτικές συσκευές, τον έλεγχο ρομπότ, τη μηχανή πλήρωσης, αναμιγνύοντας τους εξοπλισμούς, τη λογιστική γραμμή, AGV κ.λπ.
3. Παράμετρος
| Παράμετρος | |
| Παραγωγή δύναμης: | 1W ή έκδοση 100mW |
| Παροχή ηλεκτρικού ρεύματος: | 9V-30V (συνήθως επιλέξτε το συνεχές ρεύμα 24V ή το συνεχές ρεύμα 12V) |
| Απόσταση ελέγχου: | 3km ή (έκδοση 1km) |
| Baud ποσοστό: | 1200bps |
| Λήψη της ευαισθησίας: | το -123dBm@1200bps, -118dbm (9600bps) |
| Δικτύωση | |
| Δικτύωση: | Σημείο στο σημείο και σημείο σε πολυσημειακό |
| Περιγραφή λιμένων | |
| Εισαγωγή: | 8 ενεργά Di (ενεργητικός που προσαρμόζεται) |
| Παραγωγή: | 8 παθητικά αποτελέσματα ηλεκτρονόμων, |
| Λιμένας επικοινωνίας | RS485 (ασύρματο RS485 προσαρμόζει) |
| Τρέχων | |
| Διαβιβάστε το ρεύμα: | <600ma> |
| Λήψη του ρεύματος: | <50ma> |
| Γενικό | |
| Συχνότητα: | 433MHz, 400, 450, 470 ή άλλη ζώνη |
| Διοχετεύστε το αριθ.: | 16 κανάλια, μπορούν να αλλάξουν μέσω του διακόπτη ΕΜΒΥΘΙΣΗΣ |
| Σωματικές ιδιότητες | |
| Διάσταση: | 145×90×40 (χιλ.) |
| Συνδετήρας κεραιών: | SMA, κεραία οχημάτων με το καλώδιο 1.5m |
| Θερμοκρασία: | -35℃~+75℃ (βιομηχανικός) |
| Τοποθετώντας μέθοδος: | Τυποποιημένη ράγα συντεχνιών 3,5 ίντσας βιομηχανική |
4. Πώς να χρησιμοποιήσει το ασύρματο I/O
5. Παραδείγματα διαγραμμάτων εφαρμογής
1) Σημείο για να δείξει τον έλεγχο
Παρατηρήσεις:
| Ενότητα Α | Ενότητα Β | Αλληλογραφία εισαγωγής και παραγωγής |
| Α (DI1-DI8) | Β (DO1-DO8) | DI1-DI8 του Α στον έλεγχο DO1-DO8 του Β αντίστοιχα |
| Α (DO1-DO8) | Β (DI1-DI8) | DO1-DO8 του Α ελέγχεται από DI1-DI8 του Β αντίστοιχα |
| Σημειώσεις: Το Α και το Β πρέπει να χρησιμοποιήσουν το ίδιο κανάλι | ||
2) Ένας κύριος στον έλεγχο 2 σκλάβοι
Παρατηρήσεις:
| Κύρια ενότητα | Ενότητα σκλάβων | Αλληλογραφία εισαγωγής και παραγωγής |
| Α (DI1-DI4) | B1 (DO1-DO4) | DI1-DI4 του ελέγχου DO1-DO4 Α B1 αντίστοιχα |
| Α (DI5-DI8) | B2 (DO1-DO4) | DI5-DI8 του ελέγχου DO1-DO4 Α B2 αντίστοιχα |
| Α (DO1-DO4) | B1 (DI1-DI4) | DO1-DO4 του Α ελέγχεται από DI1-DI4 B1 |
| Α (DO5-DO8) | B2 (DI1-DI4) | DO5-DO8 του Α ελέγχεται από DI1-DI4 B2 |
| Σημειώσεις: Το Α και το Β πρέπει να χρησιμοποιήσουν το ίδιο κανάλι | ||
3) Ένας κύριος στον έλεγχο 4 σκλάβοι
Παρατηρήσεις:
| Κύριος | Σκλάβος | Αλληλογραφία εισαγωγής και παραγωγής |
| Α (DI1-DI2) | B1 (DO1-DO2) | DI1-DI2 του ελέγχου DO1-DO2 Α B1 |
| Α (DI3-DI4) | B2 (DO1-DO2) | DI3-DI4 του ελέγχου DO1-DO2 Α B2 |
| Α (DI5-DI6) | B3 (DO1-DO2) | DI5-DI6 του ελέγχου DO1-DO2 Α B3 |
| Α (DI7-DI8) | B4 (DO1-DO2) | DI7-DI8 του ελέγχου DO1-DO2 Α B4 |
| Α (DO1-DO2) | B1 (DI1-DI2) | DO1-DO2 του Α που ελέγχεται από DI1-DI2 του Β |
| Α (DO3-DO4) | B2 (DI1-DI2) | DO3-DO4 του Α που ελέγχεται από DI1-DI2 B2 |
| Α (DO5-DO6) | B3 (DI1-DI2) | DO5-DO6 του Α που ελέγχεται από DI1-DI2 B3 |
| Α (DO7-DO8) | B4 (DI1-DI2) | DO7-DO8 του Α που ελέγχεται από DI1-DI2 B4 |
| Σημειώσεις: Το Α και το Β πρέπει να χρησιμοποιήσουν το ίδιο κανάλι | ||
4) Ένας κύριος σε 8 καταπραϋντικά
Παρατηρήσεις:
| Κύριος | Καταπραϋντικό | Αλληλογραφία εισαγωγής και ελέγχου |
| Α (DI1) | B1 (DO1) | DI1 του ελέγχου DO1 Α B1 |
| Α (DI2) | B2 (DO1) | DI2 του ελέγχου DO1 Α B2 |
| Α (DI3) | B3 (DO1) | DI3 του ελέγχου DO1 Α B3 |
| Α (DI4) | B4 (DO1) | DI4of έλεγχος DO1 Α B4 |
| Α (DI5) | B5 (DO1) | DI5 του ελέγχου DO1 Α B5 |
| Α (DI6) | B6 (DO1) | DI6 του ελέγχου DO1 Α B6 |
| Α (DI7) | B7 (DO1) | DI7 του ελέγχου DO1 Α B7 |
| Α (DI8) | B8 (DO1) | DI8 του ελέγχου DO1 Α B8 |
| Α (DO1) | B1 (DI1) | DO1 του Α ελέγχεται από DI1 B1 |
| Α (DO8) | B8 (DI1) | DO8 του Α ελέγχεται από DI1 B8 |
| Σημείωση: η ενότητα Α και Β πρέπει να χρησιμοποιήσει το ίδιο κανάλι | ||
5) Για να επικοινωνήσει με PC/PLC
