433MHz ασύρματο Modbus RTU, ασύρματο σύστημα 2km αντλία 2DO οργάνων ελέγχου επιπέδων δεξαμενών τηλεχειρισμού
Αυτό είναι ένα ασύρματο πρόγραμμα ελέγχου αντλιών.

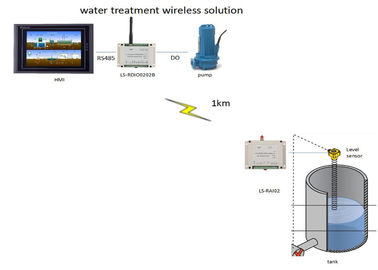

Από την πλευρά δεξαμενών, χρησιμοποιούμε μια ασύρματη αναλογική I/O ενότητα για να συλλέξουμε το σήμα 4-20mA του αισθητήρα επιπέδων
Κέντρο ελέγχου, υπάρχει μια αντλία εδώ κοντά. Χρησιμοποιούμε ένα LS-RDIO0202. συνδέστε το I/O λιμένα του με την αντλία για το ON-OFF έλεγχο αντλιών. Συνδέει το λιμένα RS485 του με HMI.Then που μπορείτε να ελέγξετε το επίπεδο αισθητήρων στην αντλία HMI και τηλεχειρισμού ON-OFF. Καλωσορίστε για να έρθετε σε επαφή με ηλιόλουστο για περισσότερες λεπτομέρειες.
Πλεονέκτημα της ασύρματης λύσης
Κανένα καλώδιο που θάβει ή που διατηρεί, καμία ανάγκη στις τρύπες τρυπανιών στον τοίχο
Αξιόπιστη επικοινωνία σε όλη την κατεύθυνση, οποιαδήποτε έκταση, ανεξάρτητα από τους λόφους, τοίχοι, δέντρα
Μείωση κόστους στην εγκατάσταση και τη συντήρηση
Ραδιόφωνο που βασίζονται, καμία ανάγκη Διαδίκτυο και μηνιαία αμοιβή, πλήρης ιδιοκτησία του συστήματος
Ασύρματα χαρακτηριστικά γνωρίσματα RTU
- Φορητή συσκευή, DIN-ράγα που τοποθετεί για την εύκολη εγκατάσταση
- Απομονωμένες εισαγωγές
- LEDs για την παροχή ηλεκτρικού ρεύματος, επικοινωνία, εισαγωγή, θέση παραγωγής
- Εύκαμπτη δικτύωση, σημείο για να δείξει ή να δείξει τα multipoints
- ΕΜΒΥΘΙΣΗ για να αλλάξει τους διαφορετικούς τρόπους
- Οι διαφορετικοί τύποι των I/O, Di, AI, AO είναι διαθέσιμοι
- I/O εκτάσιμο
- Σύντομος χρόνος καθυστέρησης
- I/O μείωση υποστήριξης, εισαγωγή τομέων, μακρινή παραγωγή
- Εύκολη παράδοση στο δίκτυο RS485, πρωτόκολλο Modbus RTU υποστήριξης
- Σε απευθείας σύνδεση βελτίωση υποστήριξης. Μπορέστε να διαμορφώσετε από τον πελάτη στον καθορισμό του τρόπου
Περιγραφή προγραμμάτων:
1. Ο πελάτης χρειάζεται στο minitor 10 δεξαμενές.
2. Εισαγωγή ή πυράκτωση-από το νερό από την έναρξη/από τις αντλίες ή τις βαλβίδες.
3. Η απόσταση είναι μέσα σε 1km.
4. Ασύρματη λύση ανάγκης

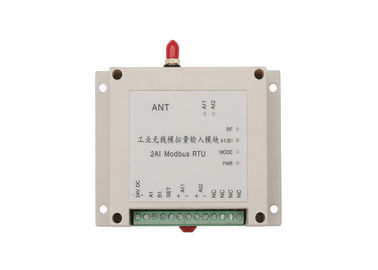

LS-RAI02
| Συχνότητα |
433MHz ή 450MHz ή 470MHz |
| Παραγωγή δύναμης |
100mW (600m), 1000mW (3000m) |
| Προϊόντα |
2AI |
| Τύπος εισαγωγής |
4-20mA |
| Τύπος παραγωγής |
4-20mA |
| Αναλογία ψηφίσματος |
24 μπιτ |
| Ακρίβεια |
±0.02% |
| Παροχή ηλεκτρικού ρεύματος |
9-36V το συνεχές ρεύμα χρησιμοποιεί συνήθως το συνεχές ρεύμα 24V |
| Διεπαφή |
Rs-485 |
| Διοχετεύστε το αριθ. |
16ch προκαθορίστε, μπορεί να προγραμματίσει μέσω του διακόπτη ΕΜΒΥΘΙΣΗΣ |

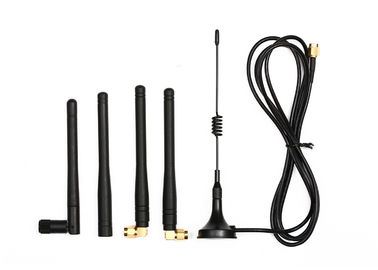

| Κεραία |
Sucker κεραία με το καλώδιο 1.5m |
| Θερμοκρασία εργασίας |
-35℃~+75℃ βιομηχανικός |
| Υγρασία εργασίας |
10%~90% σχετική υγρασία, καμία συμπύκνωση |
| Διάσταση |
2AI |
115×90×40 (χιλ.) |
| |
| Τρόπος αποτυπώσεων |
Τυποποιημένη ράγα συντεχνιών 3,5 ίντσας βιομηχανική DIN |

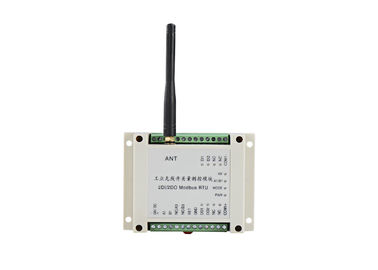

LS-RDIO0202
| Παράμετρος |
| Παραγωγή δύναμης: |
1W (ή έκδοση 100mW) |
| Παροχή ηλεκτρικού ρεύματος: |
9V-30V (συνήθως επιλέξτε το συνεχές ρεύμα 24V ή το συνεχές ρεύμα 12V) |
| Απόσταση ελέγχου: |
έκδοση 3km (ή 1km) |
| Baud ποσοστό: |
1200bps |
| Λήψη της ευαισθησίας: |
το -123dBm@1200bps, -118dbm (9600bps) |
| Δικτύωση |
| Δικτύωση: |
Σημείο στο σημείο και σημείο σε πολυσημειακό |
| Πρωτόκολλο: |
Πρωτόκολλο Modbus RTU |
| Περιγραφή λιμένων |
| Εισαγωγή: |
2 ενεργές εισαγωγές (το ενεργητικός προσαρμόζει), απομονωμένος |
| Παραγωγή: |
2 παθητικά αποτελέσματα ηλεκτρονόμων, που απομονώνονται
ανώτατο φορτίο AC250V/5A, DC30V/5A επαφών
(τα ενεργά αποτελέσματα 0-5V προσαρμόζουν)
|
| Λιμένας επικοινωνίας |
RS485 (ασύρματο RS485 προσαρμόζει) |
| Τρέχων |
| Διαβιβάστε το ρεύμα: |
<600ma>
|
| Λήψη του ρεύματος: |
<50ma>
|
| Γενικό |
| Συχνότητα: |
433MHz, 400, 450, 470 ή άλλη ζώνη |
| Διοχετεύστε το αριθ.: |
16 κανάλια, μπορούν να αλλάξουν μέσω του διακόπτη ΕΜΒΥΘΙΣΗΣ |
| Σωματικές ιδιότητες |
| Διάσταση: |
115×90×40 (χιλ.) |
| Συνδετήρας κεραιών: |
SMA, κεραία οχημάτων με το καλώδιο 1.5m |
| Θερμοκρασία: |
-35℃~+75℃ (βιομηχανικός) |
| Να τοποθετήσει τη μέθοδο: |
Τυποποιημένη ράγα συντεχνιών 3,5 ίντσας βιομηχανική |
