UHF ασύρματο I/O ασύρματο PLC 2km ενότητας 8DI 8DO ON-OFF έλεγχος

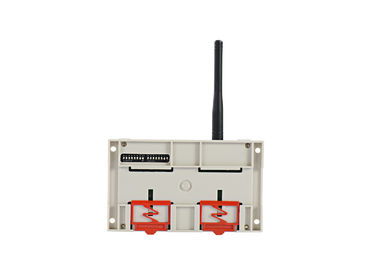

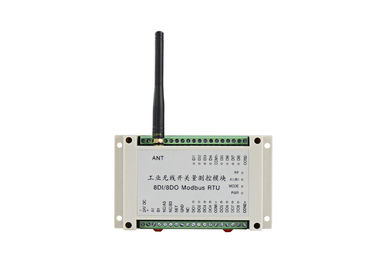

1. LS-RDIO0808 γενική εισαγωγή
Αυτό είναι ένα 8DI8DO ασύρματο RTU
Έχει 8 ψηφιακή εισαγωγή, παραγωγή 8 ηλεκτρονόμων
Υπάρχει μια ενότητα 1W RF μέσα, είναι ΕΝΤΆΞΕΙ για να ελέγξει 2km
2. Τομέας εφαρμογής
LS-RDIO η I/O ενότητα σειράς χρησιμοποιείται ευρέως στην αυτοματοποίηση βιομηχανίας όπως την κεντρική διαδικασία στοιχείων εργοστασίων, τον έλεγχο αντλιών, την παρακολούθηση πετρελαίου, τα εξάγοντας μηχανήματα, τους εξοπλισμούς ελέγχου περιβάλλοντος, τις ανυψωτικές συσκευές, τον έλεγχο ρομπότ, τη μηχανή πλήρωσης, αναμιγνύοντας τους εξοπλισμούς, τη λογιστική γραμμή, AGV κ.λπ.
Έλεγχος μεταφορέων
Ελέγξτε μια μηχανή μεταφορέων μακρινά
Ηλεκτρονόμος τηλεχειρισμού
Ξηρές εισαγωγές επαφών χρήσης για να ελέγξει έναν μακρινό ηλεκτρονόμο.
Ανακοίνωση προβλήματος
Εκτός από το χρόνο στις μεγάλες εγκαταστάσεις με την ενεργοποίηση ενός υπερυψωμένου φωτός ανακοίνωσης όταν εμφανίζεται ένα πρόβλημα, ενημερώνοντας τον επόπτη ακριβώς πού να πάει.
Καταστολή σκόνης
Ασύρματη I/O ενότητα χρήσης για να ενεργοποιήσει τη σκόνη σας
Αναγραφή στοιχείων
Το Wirelessly αποκτά και καταγράφει τα διάφορα στοιχεία από μια μακρινή θέση χρησιμοποιώντας την αναλογική I/O ενότητά μας
Έλεγχος στοιβαχτών
Η έναρξη και σταματά το στοιβαχτή σας/reclaimir. Συνδέστε το PLC στο κέντρο ελέγχου με το στοιβαχτή και reclaimer.
Ανίχνευση εγγύτητας
Τοποθετήστε μια συσκευή αποστολής σημάτων με τη διευθετήσιμη σειρά στο βαρύ εξοπλισμό, τοποθετήστε έναν δέκτη σε ένα «τυφλό σημείο,» και έπειτα οργάνωση ο δέκτης για να ηχήσετε έναν συναγερμό ή να ανοίξετε ένα φως όποτε ο εξοπλισμός λειτουργεί στην περιοχή.
Χημικός έλεγχος επιπέδων
Χλωρίωση νερού οργάνων ελέγχου ή άλλες χημικές ουσίες μακρινά.
Σήματα κυκλοφορίας
Αποφύγετε να πρέπει να βάλει το νέο καλώδιο με τη χρησιμοποίηση των ασύρματων συσκευών αποστολής σημάτων και των δεκτών στα σημάδια του σταυρού κυκλοφορίας ελέγχου όπως «ο σιδηρόδρομος μπροστά» όταν ένα τραίνο είναι παρόν.
Σιταποθήκες
Οι ασύρματοι συσκευές αποστολής σημάτων και οι δέκτες μας μπορούν να χρησιμοποιηθούν για να επιτηρήσουν τους όρους σιταποθηκών ή να ελέγξουν τις διαφορετικές λειτουργίες. Για να συλλέξουν τα στοιχεία RS485. Για να ελέγξει τη θερμοκρασία και την υγρασία στο σιτάρι.
Φόρτωση φορτίου
Ψηφιακή I/O ενότητα για τον έλεγχο γερανών και αναλογική I/O ενότητα για να στείλει τις πληροφορίες φορτίων wirelessly σε μια άλλη θέση.
3. Παράμετρος
| Παράμετρος |
| Παραγωγή δύναμης: |
1W ή έκδοση 100mW |
| Παροχή ηλεκτρικού ρεύματος: |
9V-30V (συνήθως επιλέξτε το συνεχές ρεύμα 24V ή το συνεχές ρεύμα 12V) |
| Απόσταση ελέγχου: |
3km ή (έκδοση 1km) |
| Baud ποσοστό: |
1200bps |
| Λήψη της ευαισθησίας: |
το -123dBm@1200bps, -118dbm (9600bps) |
| Δικτύωση |
| Δικτύωση: |
Σημείο στο σημείο και σημείο σε πολυσημειακό |
| Περιγραφή λιμένων |
| Εισαγωγή: |
8 ενεργά Di (ενεργητικός που προσαρμόζεται) |
| Παραγωγή: |
8 παθητικά αποτελέσματα ηλεκτρονόμων,
ανώτατο φορτίο AC250V/5A, DC30V/5A επαφών
(Ενεργός παραγωγή 0-5V που προσαρμόζεται)
|
| Λιμένας επικοινωνίας |
RS485 (ασύρματο RS485 προσαρμόζει) |
| Τρέχων |
| Διαβιβάστε το ρεύμα: |
<600ma>
|
| Λήψη του ρεύματος: |
<50ma>
|
| Γενικό |
| Συχνότητα: |
433MHz, 400, 450, 470 ή άλλη ζώνη |
| Διοχετεύστε το αριθ.: |
16 κανάλια, μπορούν να αλλάξουν μέσω του διακόπτη ΕΜΒΥΘΙΣΗΣ |
| Σωματικές ιδιότητες |
| Διάσταση: |
145×90×40 (χιλ.) |

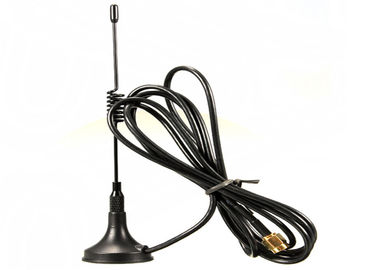

| Συνδετήρας κεραιών: |
SMA, κεραία οχημάτων με το καλώδιο 1.5m |
| Θερμοκρασία: |
-35℃~+75℃ (βιομηχανικός) |
| Να τοποθετήσει τη μέθοδο: |
Τυποποιημένη ράγα συντεχνιών 3,5 ίντσας βιομηχανική |
4. Πώς να χρησιμοποιήσει το ασύρματο I/O
5. Παραδείγματα διαγραμμάτων εφαρμογής
Ένας κύριος σε 8 καταπραϋντικά
Παρατηρήσεις:
| Κύριος |
Καταπραϋντικό |
Αλληλογραφία εισαγωγής και ελέγχου |
| Α (DI1) |
B1 (DO1) |
DI1 του ελέγχου DO1 Α B1 |
| Α (DI2) |
B2 (DO1) |
DI2 του ελέγχου DO1 Α B2 |
| Α (DI3) |
B3 (DO1) |
DI3 του ελέγχου DO1 Α B3 |
| Α (DI4) |
B4 (DO1) |
DI4of έλεγχος DO1 Α B4 |
| Α (DI5) |
B5 (DO1) |
DI5 του ελέγχου DO1 Α B5 |
| Α (DI6) |
B6 (DO1) |
DI6 του ελέγχου DO1 Α B6 |
| Α (DI7) |
B7 (DO1) |
DI7 του ελέγχου DO1 Α B7 |
| Α (DI8) |
B8 (DO1) |
DI8 του ελέγχου DO1 Α B8 |
| Α (DO1) |
B1 (DI1) |
DO1 του Α ελέγχεται από DI1 B1 |
| Α (DO8) |
B8 (DI1) |
DO8 του Α ελέγχεται από DI1 B8 |
| Σημείωση: η ενότητα Α και Β πρέπει να χρησιμοποιήσει το ίδιο κανάλι |
